LINEA D'ASSE PER BARCHE

Quando si parla di linea d’asse per barche si intende una trasmissione meccanica composta da un insieme di apparati e componenti che, opportunamente progettati e dimensionati.

La linea d’asse per barche ha la funzione di trasmettere il moto di avanzamento ad imbarcazioni di svariate tipologie e struttura come per esempio imbarcazioni da diporto, commerciali, da lavoro, militari, ecc.

E’ il sistema concettualmente più semplice che viene utilizzato da anni nel campo nautico.

La sua continua evoluzione ha portato comunque a diventare un sistema complesso sia dal punto di vista progettuale che tecnologico per via dei materiali (sempre più particolari e specifici) che vengono utilizzati.

La linea d’asse ha la funzione principale, se non esclusiva, di trasmettere il moto e la potenza del motore direttamente all’elica di propulsione, grazie a un albero di trasmissione che collega direttamente questi due elementi.

Proprio per la sua fondamentale funzione, è molto importante che la sua installazione sia eseguita a regola d’arte e da meccanici esperti.

La corretta configurazione della linea d’asse per barche permette alle imbarcazioni di poter trasmettere al meglio la potenza dei motori direttamente all’elica, così da minimizzare le perdite di energia e massimizzare l’efficienza della propulsione.

Perciò un’installazione precisa e una corretta manutenzione sono fondamentali per evitare problemi come disallineamenti, vibrazioni e perdita di potenza, assicurando così prestazioni elevate e lunga durata dell’impianto di propulsione.

Gli alberi di trasmissione sono normalmente eseguiti utilizzando lege d’acciaio con elevate caratteristiche meccaniche ed elevata resistenza alla corrosione, come per esempio AISI 316, AISI 630 e i nuovi materiali appartenenti alla famiglia degli acciai DUPLEX.

Per i calcoli progettuali relativi al dimensionamento si fa riferimento ai regolamenti dei più importanti enti di classifica internazionali come RINA, ABS, BUREAU VERITAS, LLOID REGISTER, DNV, ecc.

In questo modo e dopo opportuna verifica da parte degli enti certificatori, si ha la certezza di installare un albero dalle caratteristiche dimensionali e meccaniche corrette.

L’albero di trasmissione per il suo corretto funzionamento necessita comunque di tutta una serie di componenti complementari, ognuno con la propria funzione specifica.

Tipologie di eliche per barche

ELICHE A 3 PALE ELICHE A 4 PALE ELICHE A 5 PALE ELICHE A 6 PALE

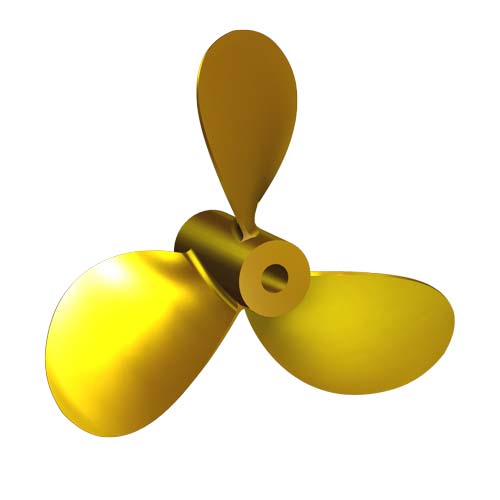

ELICA 3 PALE G3
Area coperta 45%
Materiale: NiBrAl o OTS

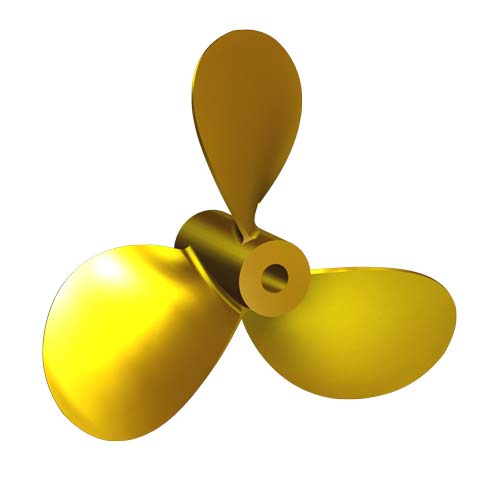

Eliche a 3 pale G4
Area coperta 50%
Materiale: NiBrAl o OTS

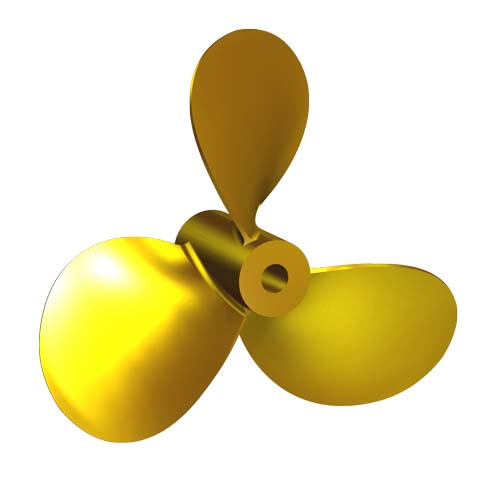

ELICA 3 PALE F5
Area coperta 55%
Materiale: NiBrAl o OTS

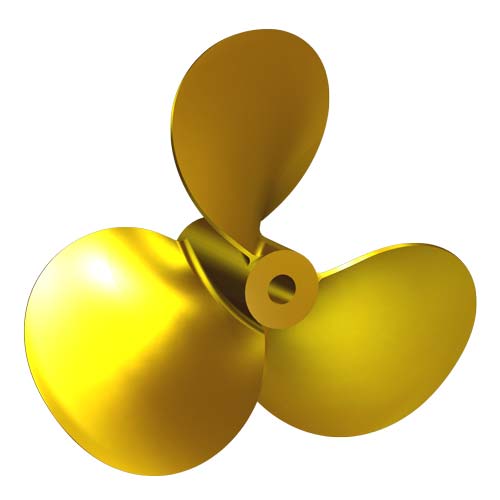

ELICA 3 PALE D9
Area coperta 75%
Materiale: NiBrAl o OTS

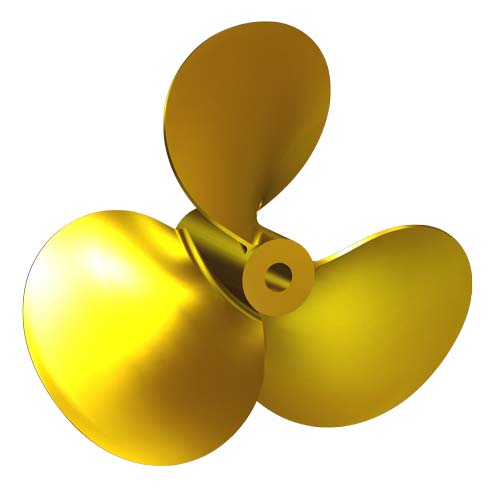

ELICA 3 PALE D10
Area coperta 80%
Materiale: NiBrAl o OTS

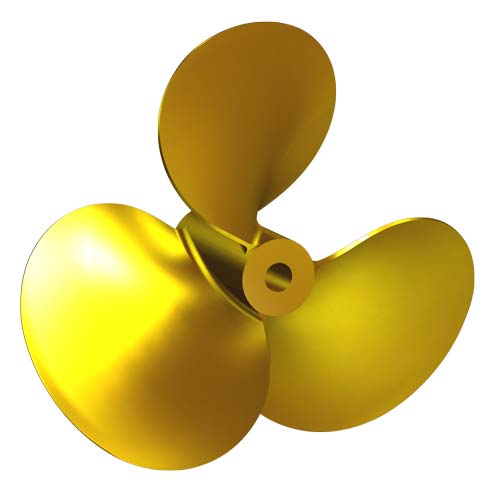

Eliche a 3 pale D11
Area coperta 85%
Materiale: NiBrAl o OTS

ELICA 4 PALE L5
Area coperta 55%
Materiale: NiBrAl o OTS

ELICA 4 PALE L6
Area coperta 60%
Materiale: NiBrAl o OTS

ELICA 4 PALE L7
Area coperta 65%
Materiale: NiBrAl o OTS

Eliche a 4 pale P8
Area coperta 70%
Materiale: NiBrAl o OTS

ELICA 4 PALE P9
Area coperta 75%
Materiale: NiBrAl o OTS

ELICA 4 PALE P10
Area coperta 80%
Materiale: NiBrAl o OTS

ELICA 4 PALE P11
Area coperta 85%
Materiale: NiBrAl o OTS

Eliche a 4 pale P12
Area coperta 90%
Materiale: NiBrAl o OTS

ELICA 4 PALE PC11
Area coperta 85%
Materiale: NiBrAl o OTS

ELICA 4 PALE PV10
Area coperta 80%
Materiale: NiBrAl o OTS

ELICA 4 PALE PV11
Area coperta 85%
Materiale: NiBrAl o OTS

Eliche a 4 pale PV12
Area coperta 90%
Materiale: NiBrAl o OTS

ELICA 4 PALE PV13
Area coperta 95%
Materiale: NiBrAl o OTS

ELICA 4 PALE PV14
Area coperta 100%
Materiale: NiBrAl o OTS

ELICA 4 PALE SH10
Area coperta 80%
Materiale: NiBrAl o OTS

Eliche a 4 pale SH11
Area coperta 85%
Materiale: NiBrAl o OTS

ELICA 4 PALE SH12
Area coperta 90%
Materiale: NiBrAl o OTS

ELICA 4 PALE SH13
Area coperta 95%
Materiale: NiBrAl o OTS

ELICA 4 PALE SH14
Area coperta 100%
Materiale: NiBrAl o OTS

Eliche a 4 pale SK11
Area coperta 85%
Materiale: NiBrAl o OTS

ELICA 4 PALE X9
Area coperta 75%
Materiale: NiBrAl o OTS

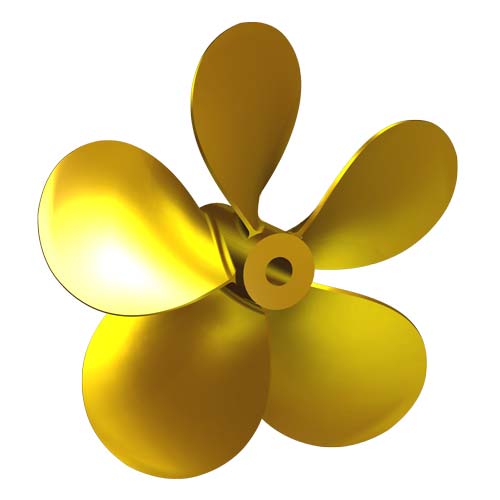

ELICA 5 PALE MC12
Area coperta 90%
Materiale: NiBrAl o OTS

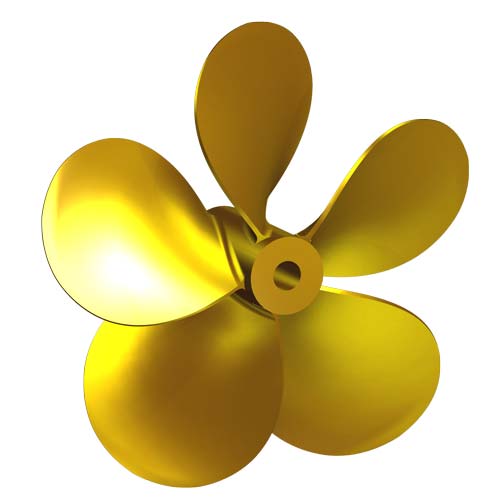

ELICA 5 PALE MC13
Area coperta 95%
Materiale: NiBrAl o OTS

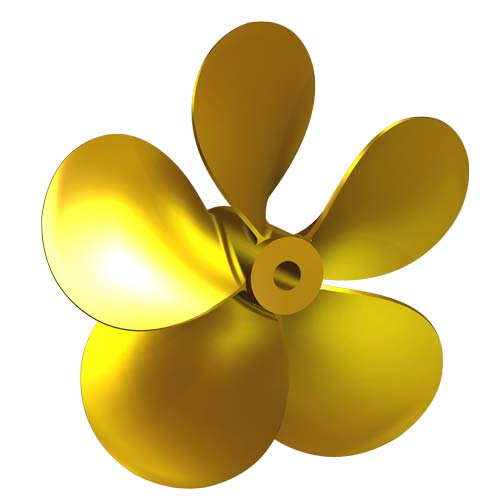

ELICA 5 PALE MC14
Area coperta 100%
Materiale: NiBrAl o OTS

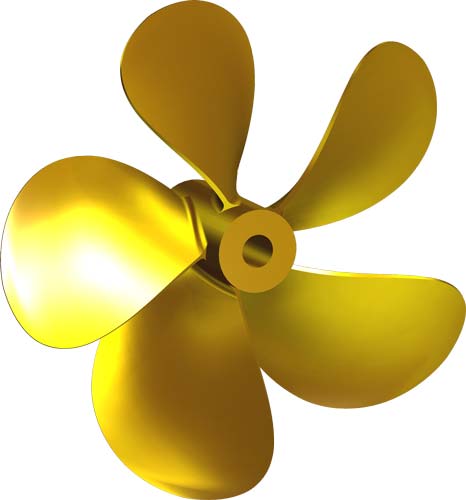

ELICA 5 PALE MV10
Area coperta 80%
Materiale: NiBrAl o OTS

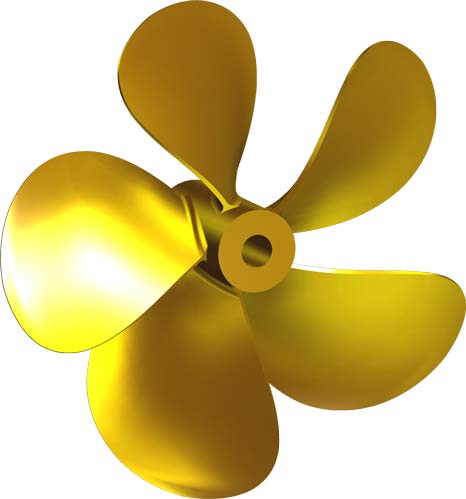

ELICA 5 PALE MV11
Area coperta 85%
Materiale: NiBrAl o OTS

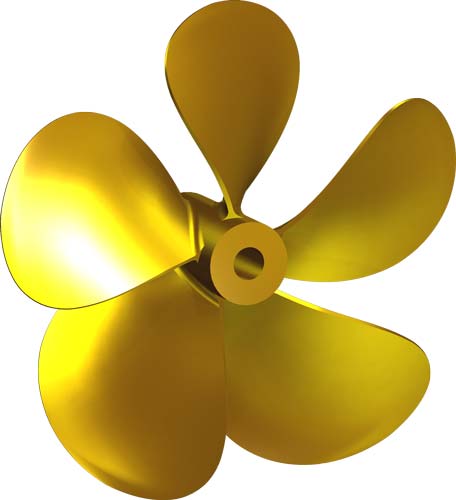

ELICA 5 PALE MV12
Area coperta 90%
Materiale: NiBrAl o OTS

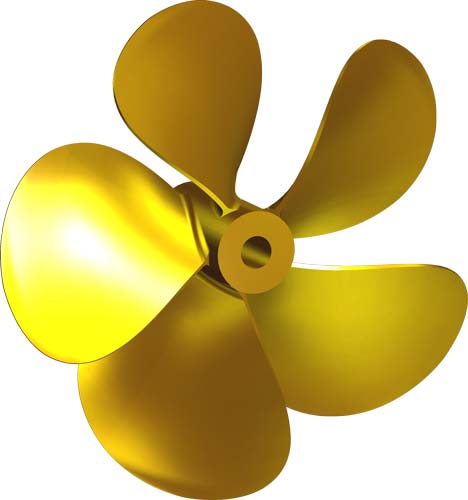

ELICA 5 PALE MV13
Area coperta 95%
Materiale: NiBrAl o OTS

ELICA 5 PALE MV14
Area coperta 100%
Materiale: NiBrAl o OTS

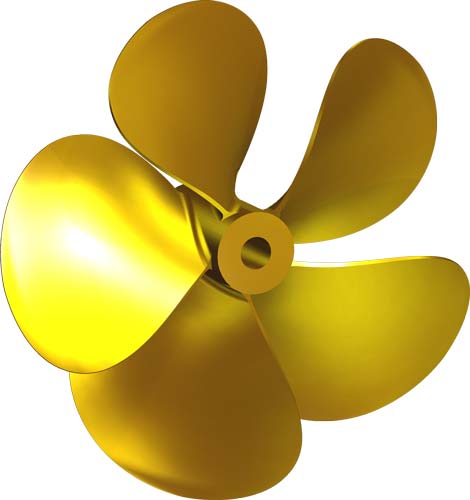

ELICA 5 PALE MV15
Area coperta 105%
Materiale: NiBrAl o OTS

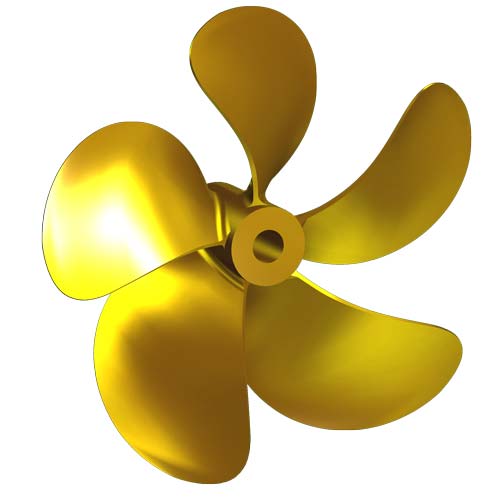

ELICA 5 PALE SFM10
Area coperta 80%
Materiale: NiBrAl o OTS

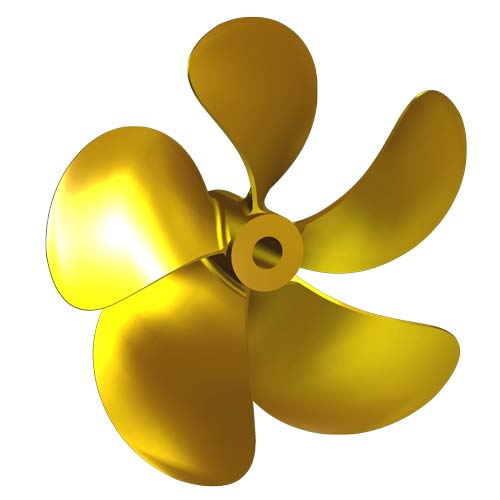

ELICA 5 PALE SFM11
Area coperta 85%
Materiale: NiBrAl o OTS

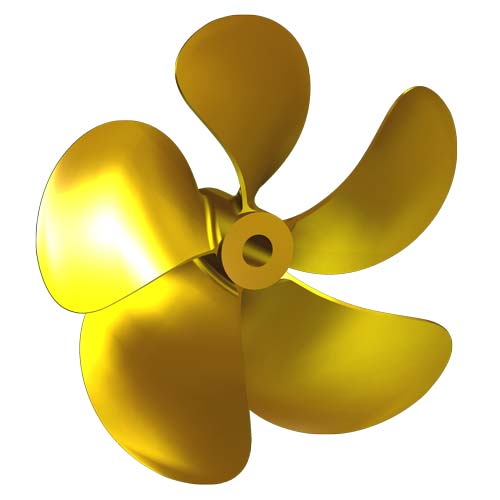

ELICA 5 PALE SFM12
Area coperta 90%
Materiale: NiBrAl o OTS

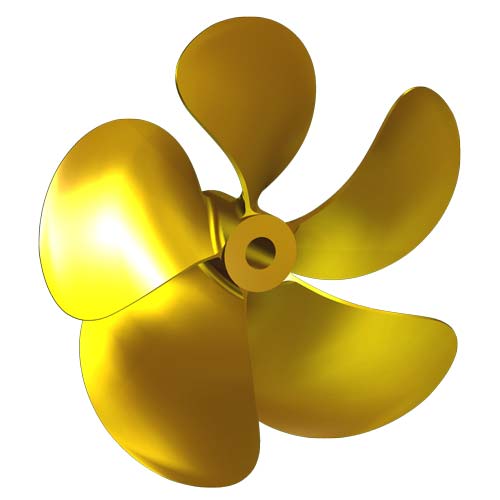

ELICA 5 PALE SFM13
Area coperta 95%
Materiale: NiBrAl o OTS

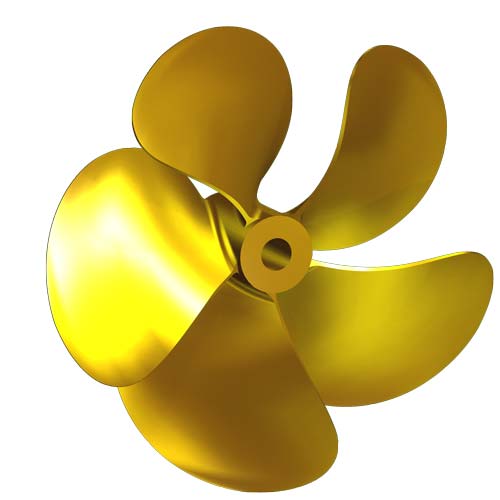

ELICA 5 PALE SFM15
Area coperta 105%
Materiale: NiBrAl o OTS

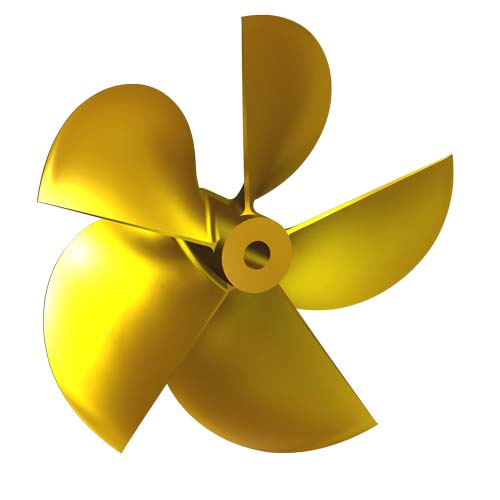

ELICA 5 PALE SMX11
Area coperta 85%
Materiale: NiBrAl o OTS

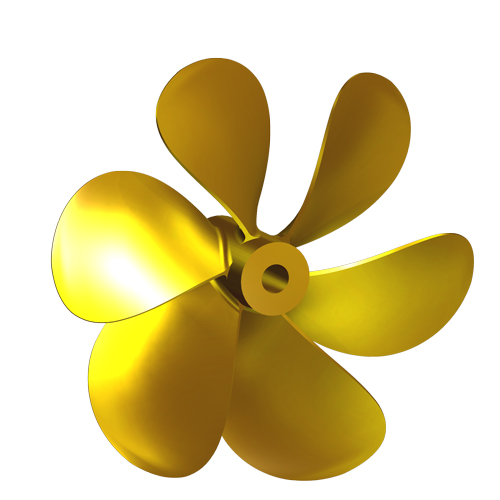

ELICA 6 PALE FV12
Area coperta 90%
Materiale: NiBrAl o OTS

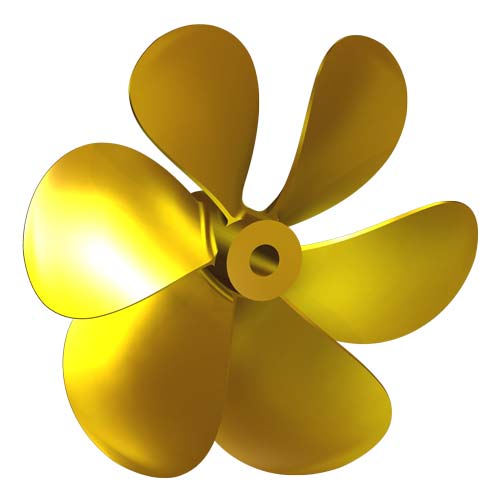

ELICA 6 PALE FV13
Area coperta 95%
Materiale: NiBrAl o OTS

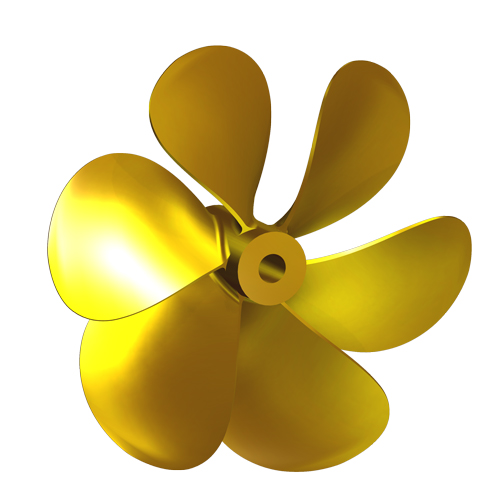

ELICA 6 PALE FV14
Area coperta 100%
Materiale: NiBrAl o OTS

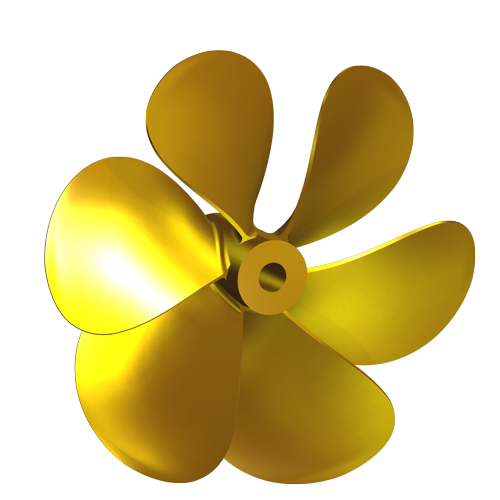

ELICA 6 PALE FV15
Area coperta 105%
Materiale: NiBrAl o OTS

SUPPORTO ASSE ELICA

La funzione del supporto asse elica è quella di sorreggere l’albero di trasmissione poco prima dell’area dov’è installata l’elica di propulsione.

È generalmente costruito in leghe di rame (OTS o NIBRAL) oppure in alcuni casi può essere eseguito utilizzando leghe d’acciaio: la sua particolare configurazione geometrica permette di creare un elemento di collegamento tra carena e albero di trasmissione, così da creare un punto solido d’appoggio nella parte finale della trasmissione.

ASTUCCIO E PASSA-SCAFO

L’astuccio e il passa-scafo sono generalmente posizionati nella parte di scafo attraversata dall’albero di trasmissione, interposti quindi tra motore ed elica di propulsione.

Al loro interno sono alloggiate le boccole (idrolubrificate o di altra tipologia) che sorreggono l’albero nella parte intermedia della sua lunghezza.

Hanno oltretutto l’importante compito di poter alloggiare nella parte prodiera differenti sistemi per la tenuta dell’acqua, come per esempio baderne, tenute meccaniche, sistemi di guarnizioni rotanti, ecc.

I materiali usati per la costruzione di questi componenti possono essere le leghe di rame come OTS o Nibral (ad esempio per i sistemi passa-scafo) oppure leghe d’acciaio o alluminio per gli astucci.

FLANGE E SISTEMI DI COLLEGAMENTO

Per collegare il motore all’albero di trasmissione, vengono eseguite delle flange di collegamento appositamente studiate e progettate in base al diametro dell’albero utilizzato e alla geometria della flangia d’uscita del motore.

Quando le condizioni non permettono l’installazione di un albero intero, esiste la possibilità di utilizzare delle flange e/o manicotti di giunzione che possono collegare le 2 porzioni di albero di trasmissione in modo solido e sicuro.

Ognuno di questi elementi è eseguito utilizzando leghe d’acciaio ad alta resistenza, con possibilità di eseguire svariati trattamenti superficiali anticorrosione.

ELICHE A 3 PALE ELICHE A 4 PALE ELICHE A 5 PALE ELICHE A 6 PALE

ELICHE

ITALIAN PROPELLERS, ELICHE, TIMONI, FLANGE
ASSI ELICA, ASTUCCI E SUPPORTI

Italian Propellers è una società che progetta e realizza eliche, timoni, assi elica,
boccole e supporti con esperienza nel settore nautico da oltre 35 anni
